低溫杜瓦瓶的核心壓力參數詳解：工作壓力、正常使用壓力與出廠設定壓力

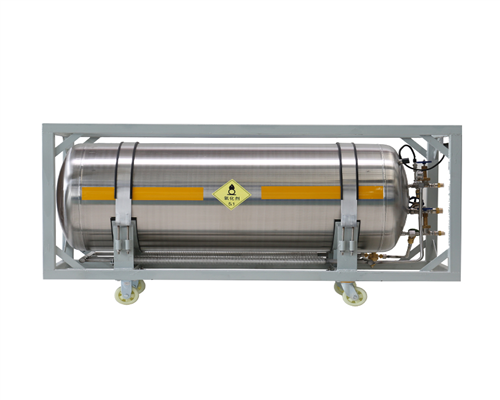

在低溫液體（如液氮、液氦、液氧）的儲存和運輸中，低溫杜瓦瓶是至關重要的設備。其本質是一個高真空絕熱的壓力容器。為確保安全運行，清晰理解其三個核心壓力參數——工作壓力、正常使用壓力（最大允許工作壓力）和出廠設定壓力——的區別與聯系至關重要。這三個參數共同構成了杜瓦瓶壓力管理的安全框架。
一、 核心概念解析
工作壓力 (Operating Pressure)
波動性： 受多種因素影響而不斷變化：
可控范圍： 通過壓力控制系統（主要是自動排氣閥/調壓閥）將工作壓力維持在一個設定的安全范圍內（通常設定在低于或接近“出廠設定壓力”/MAWP的水平）。
液體蒸發： 低溫液體自然蒸發（如液氮日蒸發率約0.5%-2%）產生氣體，是壓力升高的主因。
液體操作： 抽取液體時氣相空間增大可能致壓降；注入液體或快速排氣可能致壓升。
環境溫度： 環境溫度升高加速蒸發，壓力上升更快。
外部熱輸入： 通過頸管、支撐、管線等的少量熱量滲入加劇蒸發。
壓力控制系統： 排氣閥（Vent Valve）的設定值是調控工作壓力的關鍵，決定其波動的上下限。
定義： 杜瓦瓶在實際運行過程中，其內容器內部氣相空間所實時承受的壓力。這是一個動態變化的值。
特點：
重要性： 是操作人員直接監控和調節的壓力參數，反映杜瓦瓶的實時狀態。確保其在安全范圍內是日常操作核心。
正常使用壓力 / 最大允許工作壓力 (Normal Service Pressure / Maximum Allowable Working Pressure - MAWP)
安全紅線： 這是杜瓦瓶最重要的用戶安全參數，強制標注在銘牌上。
法規基礎： 是壓力容器安全法規（如中國TSG 21， 美國ASME BPVC VIII Div.1）的核心要求，是安全閥設定、壓力表選型的根本依據。
操作禁令： 嚴禁工作壓力持續或反復超過此值。壓力控制系統（排氣閥、安全閥）必須確保壓力被限制在此值以下。
與出廠設定壓力的關系： MAWP 是出廠設定壓力的核心組成部分和最終體現。出廠設定壓力系統（如排氣閥設定）就是為了確保工作壓力不會超過MAWP。
定義： 制造商明確規定并保證的，杜瓦瓶在正常操作條件下可以安全、連續使用的最高壓力上限。這是設備安全運行壓力范圍的絕對頂點。
特點：
重要性： 是用戶操作的不可逾越的安全界限。
出廠設定壓力 (As-Set Pressure / Set Pressure)
控制與保護點： 通常包含兩個關鍵設定值：
MAWP的執行者： 出廠設定壓力是實現和保障MAWP不被突破的具體技術手段。排氣閥和安全閥的設定值共同圍出了工作壓力的安全運行區間，其上限錨定在MAWP。
用戶不可調（通常）： 這些壓力設定在出廠時由制造商使用專用設備精確校準并密封（如鉛封），用戶嚴禁自行調整，否則會嚴重危及安全并可能導致設備保修失效。
基于設計壓力： 制造商在設定這些壓力值時，必須確保它們遠低于容器的設計壓力，留有充分的安全裕度。
排氣閥開啟壓力 (Vent Valve Crack Pressure)： 當工作壓力達到此設定值時，排氣閥自動開啟泄壓（通常設定為略低于MAWP，例如MAWP的90%-95%）。
排氣閥關閉壓力 (Vent Valve Reseat Pressure)： 當壓力降至此設定值時，排氣閥自動關閉（通常顯著低于開啟壓力，以形成合理的工作壓力區間）。
安全閥起跳壓力 (Safety Relief Valve Set Pressure)： 作為最后一道防線，設定在等于或略高于MAWP（但必須低于設計壓力）。當排氣閥失效或其他原因?qū)е聣毫Ξ惓Ｉ咧链藭r(shí)，安全閥強制開啟泄放。
定義： 制造商在出廠前，根據設計規范和安全標準（特別是MAWP），對杜瓦瓶關鍵壓力控制和安全裝置（主要是排氣閥和安全閥）所設定的具體壓力值。
特點：
重要性： 是連接理論安全界限（MAWP）與實際安全運行（工作壓力）的橋梁和具體保障。出廠設定是否正確、完好，直接決定了MAWP能否被有效遵守。
二、 三者的關系與區別總結
| 特性 | 工作壓力 (Operating Pressure) | 正常使用壓力 / MAWP | 出廠設定壓力 (As-Set / Set Pressure) |
|---|---|---|---|
| 定義 | 容器運行時氣相空間的實際、實時壓力 | 容器允許安全連續運行的最高壓力上限 (銘牌值) | 排氣閥和安全閥出廠預設的壓力動作值 (控制MAWP) |
| 性質 | 動態變化的操作參數 | 固定不變的安全限值 (法規要求) | 固定不變的控制保護參數 (出廠校準) |
| 決定者 | 液體蒸發/使用、環境、控制系統 | 制造商 (基于設計、標準、法規) | 制造商 (根據MAWP和設計壓力精確設定) |
| 用戶關注點 | 需實時監控，確保在安全范圍內 | 絕對不可超越的安全紅線 | 嚴禁用戶自行調整，確保鉛封完好 |
| 核心作用 | 反映實時運行狀態 | 定義容器的最高安全承載能力 | 執行壓力控制 (排氣閥) 和 提供最終超壓保護 (安全閥) |
| 與MAWP關系 | 必須始終 ≤ MAWP | 等于 MAWP (即安全上限本身) | 設定值 ≤ MAWP (排氣閥開/安全閥起跳 ≤ MAWP) |
| 與設計壓力關系 | 遠低于設計壓力 | ≤ 設計壓力 | 設定值遠低于設計壓力 (留有裕度) |
三、 關鍵要點與安全啟示
層級關系：
設計壓力>MAWP≥出廠設定壓力 (安全閥起跳/排氣閥開啟)>工作壓力。每一層都留有安全裕度。MAWP是核心： 用戶最需牢記并遵守的是銘牌上的 最大允許工作壓力 (MAWP)。這是法律和安全意義上的絕對上限。
出廠設定是保障： 出廠設定壓力（閥的動作值）是確保工作壓力不超過MAWP的自動控制機制。用戶必須保護其鉛封完好，定期校驗（按法規要求），絕不擅自調整。

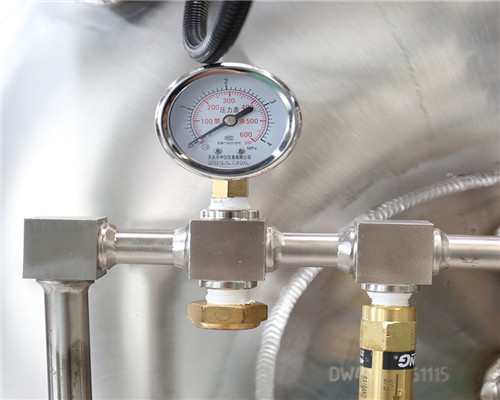

監控工作壓力： 操作人員需通過壓力表持續監控工作壓力，確認其在排氣閥設定的正常開閉區間內波動，且遠離MAWP。異常持續升高是危險信號。
安全閥是最后防線： 安全閥的出廠設定壓力是超壓保護的最后手段。一旦安全閥起跳，表明系統已嚴重超壓（排氣閥可能失效），必須立即停止使用并徹底檢查。
定期檢驗： 壓力表、排氣閥、安全閥均需按國家特種設備安全技術規范（如TSG 21）進行定期檢驗和校驗，確保其準確性和可靠性，保障出廠設定壓力的有效性。
結論： 理解“工作壓力”的動態性，嚴守“最大允許工作壓力 (MAWP)”的紅線，并尊重和保護“出廠設定壓力”的控制與保護功能，是安全使用低溫杜瓦瓶的基石。任何對出廠設定壓力的篡改或忽視對MAWP的遵守，都可能釀成嚴重的超壓爆炸事故。
