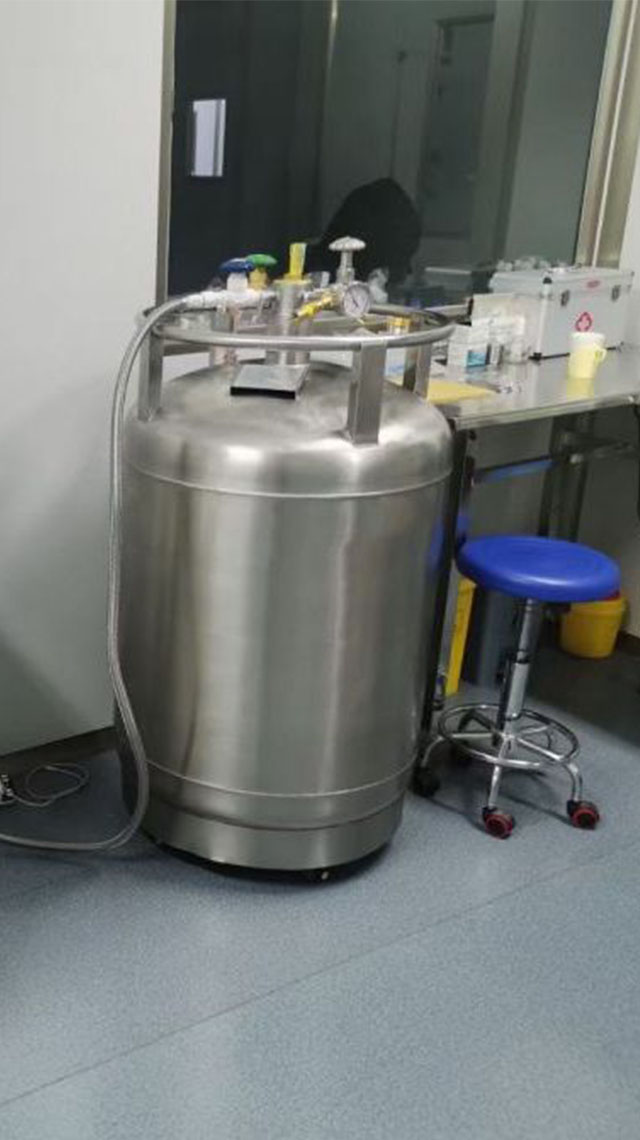

液氮罐閥門作為控制液氮進出的核心部件，其正常運行直接關系到整個低溫系統(tǒng)的安全性與穩(wěn)定性。某新材料企業(yè)在一次液氮加注過程中，因閥門突然卡澀無法關閉，導致近 200L 液氮泄漏，不僅造成設備凍損，還因低溫氣體彌漫引發(fā)車間緊急疏散，直接經(jīng)濟損失達 8 萬元。這一事件凸顯了閥門故障的潛在風險。

　　閥門故障的誘因呈現(xiàn)多樣化特征。雜質(zhì)堵塞是最常見的原因，液氮中含有的微小顆?；蚬艿纼?nèi)的銹蝕物，在低溫下會附著在閥芯與閥座之間，當顆粒直徑超過 0.1mm 時，就可能導致閥門啟閉受阻。某實驗室的統(tǒng)計顯示，約 45% 的閥門故障源于此類機械雜質(zhì)。閥芯磨損同樣不可忽視，頻繁操作會使閥芯密封面出現(xiàn) 0.05mm 以上的劃痕，當累計啟閉次數(shù)超過 5000 次后，密封性能會下降 30% 以上。

　　密封件老化是另一主要誘因。閥門內(nèi)的 O 型圈在 - 196℃至常溫的反復冷熱循環(huán)中，會逐漸失去彈性，尤其是丁腈橡膠材質(zhì)的密封件，在經(jīng)過 200 次循環(huán)后就可能出現(xiàn)裂紋。操作不當也會加劇閥門損壞，如在液氮流動時強行關閉閥門，會產(chǎn)生水擊現(xiàn)象，瞬間沖擊力可達正常操作力的 5-8 倍，極易造成閥桿變形。

　　閥門故障的危害具有連鎖性。輕微故障會導致液氮流量不穩(wěn)定，影響實驗或生產(chǎn)的精度，如在半導體晶圓冷卻過程中，流量波動超過 ±10% 就會造成晶圓溫度分布不均，導致產(chǎn)品良率下降。嚴重的閥門泄漏則會引發(fā)低溫凍傷風險，當空氣中液氮濃度超過 35% 時，還可能造成人員缺氧窒息。此外，閥門卡澀導致的排液不暢會使罐內(nèi)壓力異常升高，當壓力超過安全閥設定值 1.2 倍時，可能引發(fā)罐體爆裂。

　　解決閥門故障需采取系統(tǒng)性措施。針對雜質(zhì)堵塞，應在閥門前加裝 5μm 精度的過濾器，每月拆解清洗一次，記錄雜質(zhì)種類和數(shù)量以追溯源頭。閥芯磨損的預防需選用硬化處理的不銹鋼材質(zhì)，表面硬度應達到 HRC55 以上，同時控制單次啟閉時間不低于 3 秒，避免瞬時沖擊。

　　液氮罐密封件的選擇要匹配工況需求，生物樣本庫等高頻操作場景應選用氟橡膠密封件，其耐冷熱循環(huán)次數(shù)可達 500 次以上;工業(yè)用閥門可采用組合密封結構，將金屬波紋管與橡膠密封結合，兼顧密封性與耐久性。日常維護中，每周需用專用低溫潤滑劑對閥桿進行潤滑，每季度拆解檢查密封面磨損狀況，當劃痕深度超過 0.03mm 時及時研磨修復。

　　閥門故障的應急處理至關重要。配備備用手動閥門，當電動閥門失效時能在 30 秒內(nèi)切換至手動操作;在閥門下游安裝緊急切斷閥，設置壓力聯(lián)動裝置，當檢測到超壓時自動切斷液氮供應。建立閥門操作記錄制度，詳細記載每次啟閉的時間、壓力變化和操作人員，便于故障溯源。

　　液氮罐定期校驗是保障閥門性能的關鍵。每半年需進行全行程啟閉測試，記錄不同開度下的流量曲線，與初始數(shù)據(jù)對比偏差應不超過 5%;采用氦質(zhì)譜檢漏儀檢測閥門靜態(tài)泄漏率，要求不超過 1×10?? Pa?m3/s;對安全閥進行起跳壓力校驗，確保在設定值 ±0.05MPa 范圍內(nèi)準確動作。
